Spos-Verbindungssetposition erstellen

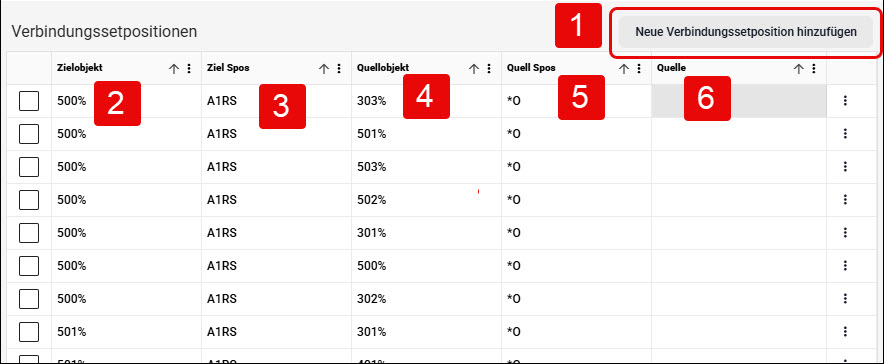

Um innerhalb eines bestehenden Verbindungssets eine neue Verbindungssetposition zu erstellen auf "Neue Verbindungssetposition hinzufügen" klicken (1):

Nun das Zielobjekt (2) und die Ziel Spos (3) bestimmen. Die Objekte, deren Beträge auf das Zielobjekt geschrieben werden sollen, werden als Quellobjekte (4) eingetragen. Zusätzlich können die Beträge der Quellobjekte auf eine bestimmten Strukturposition, Quell Spos (5), eingegrenzt werden. Mit "Quelle" auf der Verbindungssetposition (6) kann eine abweichende Einstellung zur Stand-Quelle auf der Verbindungssetgruppe vorgenommen werden Im Beispiel werden die gesamten Erträge der Quellobjekte auf der Position *O übernommen. Das ist die oberste Gliederungsstufe (=Objekt).

Um Gruppen von Objekten oder Spos anhand der Codes auszuwählen, kann ein Platzhalter eingesetzt werden. In VITRUV ist der Platzhalter über das Zeichen % definiert.

Die Beträge aller Quellobjekte 31% und 41% auf Objektstufe *O sind so mit dem Zielobjekt Gesamtanlage 51% verbunden werden. Das Total der Beträge wird auf der Ziel Spos A in das Feld Menge1 übertragen. So kann die Spos A als Prozentsatz der Quellbeträge gerechnet werden.

Insgesamt stehen folgende Verbindungstypen zur Verfügung:

• %RE Abhängige Menge Nutzungskosten aus Ertrag = Verbindungen zwischen Fachbereichen "Ertrag" und "Nutzungskosten"
• %RE Abhängige Menge Baukosen aus Ertrag = Verbindungen zwischen Fachbereichen "Ertrag" und "Baukosten"
• %RE Abhängige Menge Spezialwert aus Ertrag = Verbindungen zwischen Fachbereichen "Ertrag" und "Spezialwert"
• %RS Abhängige Menge Baukosten aus Substanzwert = Verbindungen zwischen Fachbereichen "Substanzwert" und "Baukosten
• %RS Abhängige Menge Nutzungskosten aus Substanzwert = Verbindungen zwischen Fachbereichen "Substanzwert" und "Nutzungskosten
• %RB Abhängige Menge Spezialwert aus Baukosten = Verbindungen zwischen Fachbereichen "Spezialwert" und "Baukosten"
• %RB Abhängige Menge Nutzungskosten aus Baukosten = Verbindungen zwischen Fachbereichen "Nutzungskosten" und "Baukosten"
• %RA Abhängige Menge Baukosten = Verbindungen innerhalb Fachbereich "Baukosten"
• %RA Abhängige Menge Substanzwert = Verbindungen innerhalb Fachbereich "Substanzwert"
• %RA Abhängige Menge Nutzungskosten = Verbindungen innerhalb Fachbereich "Nutzungskosten"
• %RA Abhängige Menge Ertrag = Verbindungen innerhalb Fachbereich "Ertrag"
• %RA Abhängige Menge Spezialwert= Verbindungen innerhalb Fachbereich "Spezialwert"
