Spos-Verbindungsset erstellen

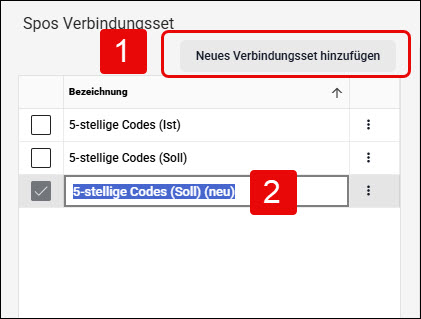

Um mit der Erstellung eines neuen Spos-Verbindungssets zu starten auf "Neues Verbindungsset hinzufügen" klicken (1):

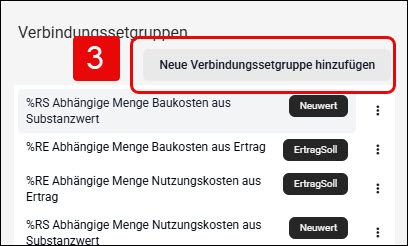

In der Folge wird ein leerer Datensatz erzeugt. Dieser ist nun zu bezeichnen (2). Als nächstes gilt es die Verbindungssetgruppe zu definieren. Über "Neue Verbindungssetgruppe hinzufügen" (3) eine neue Gruppe definieren:

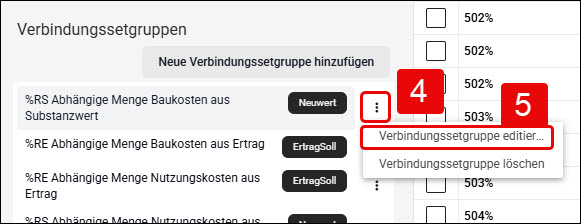

Danach über das 3-Punkte-Icon (4) und "Verbindungssetgruppe editieren" (5) die Standard-Quelle definieren:

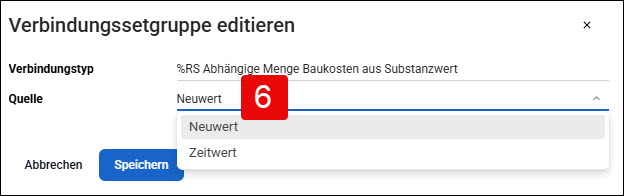

Quelle auswählen (6) und mit "Speichern" bestätigen.

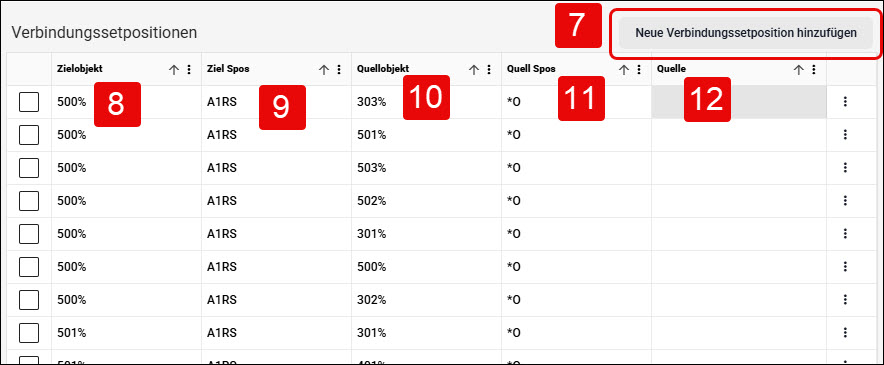

Das Verbindungsset und die Gruppe sind nun erstellt, es sind jedoch noch keine Verbindungsetpositionen vorhanden. Um eine neue Verbindungssetposition zu erstellen auf "Neue Verbindungssetposition hinzufügen" klicken (7):

Nun das Zielobjekt (8) und die Ziel Spos (9) bestimmen. Die Objekte, deren Beträge auf das Zielobjekt geschrieben werden sollen, werden als Quellobjekte (10) eingetragen. Zusätzlich können die Beträge der Quellobjekte auf eine bestimmten Strukturposition, Quell Spos (11), eingegrenzt werden. Mit "Quelle" auf der Verbindungssetposition (12) kann eine abweichende Einstellung zur Stand-Quelle auf der Verbindungssetgruppe vorgenommen werden. Im Beispiel werden die gesamten Erträge der Quellobjekte auf der Position *O übernommen. Das ist die oberste Gliederungsstufe (=Objekt).

Um Gruppen von Objekten oder Spos anhand der Codes auszuwählen, kann ein Platzhalter eingesetzt werden. In VITRUV ist der Platzhalter über das Zeichen % definiert.

Die Beträge aller Quellobjekte 31% und 41% auf Objektstufe *O können so mit dem Zielobjekt Gesamtanlage 51% verbunden werden. Das Total der Beträge wird auf der Ziel Spos A in das Feld Menge1 übertragen. So kann die Spos A als Prozentsatz der Quellbeträge gerechnet werden.

Insgesamt stehen folgende Verbindungstypen zur Verfügung:

• %RE Abhängige Menge Nutzungskosten aus Ertrag = Verbindungen zwischen Fachbereichen "Ertrag" und "Nutzungskosten"
• %RE Abhängige Menge Baukosen aus Ertrag = Verbindungen zwischen Fachbereichen "Ertrag" und "Baukosten"
• %RE Abhängige Menge Spezialwert aus Ertrag = Verbindungen zwischen Fachbereichen "Ertrag" und "Spezialwert"
• %RS Abhängige Menge Baukosten aus Substanzwert = Verbindungen zwischen Fachbereichen "Substanzwert" und "Baukosten
• %RS Abhängige Menge Nutzungskosten aus Substanzwert = Verbindungen zwischen Fachbereichen "Substanzwert" und "Nutzungskosten
• %RB Abhängige Menge Spezialwert aus Baukosten = Verbindungen zwischen Fachbereichen "Spezialwert" und "Baukosten"
• %RB Abhängige Menge Nutzungskosten aus Baukosten = Verbindungen zwischen Fachbereichen "Nutzungskosten" und "Baukosten"
• %RA Abhängige Menge Baukosten = Verbindungen innerhalb Fachbereich "Baukosten"
• %RA Abhängige Menge Substanzwert = Verbindungen innerhalb Fachbereich "Substanzwert"
• %RA Abhängige Menge Nutzungskosten = Verbindungen innerhalb Fachbereich "Nutzungskosten"
• %RA Abhängige Menge Ertrag = Verbindungen innerhalb Fachbereich "Ertrag"
• %RA Abhängige Menge Spezialwert= Verbindungen innerhalb Fachbereich "Spezialwert"
