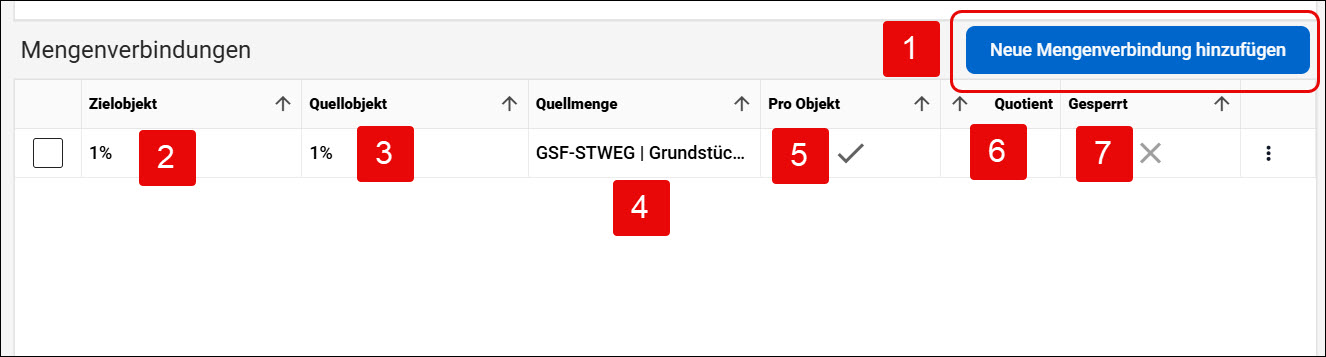

Die Definition einer Mengenverbindung setzt sich zusammen aus: Zielobjekt (2), Quellobjekt (3) und Quellmenge (4).
Funktionsweise:
- Klick auf eine "Neue Mengenverbindung hinzufügen" (1)
- Eingabe des Zielobjektcodes (2)
- Eingabe des Quellobjektcodes (3)
- Eingabe der Quellmenge (4)
- Flag „pro Objekt“: Für Mengenverbindungen, welche innerhalb eines Objektcodes funktionieren sollen, muss der Flag «pro Objekt» (5) aktiviert werden. Beispiel: Zielobjekt 3% (% gilt als Platzhalter für übrige Zahlen) und Quellobjekt 3% mit Flag «pro Objekt» aktiviert bedeutet, dass die Mengenverbindung für sämtliche Objekte mit dem Code 3% Gültigkeit haben (3% heisst z.B. 3101, 3102, 3103, 3201, 3202 etc.).
- Hinterlegung eines fixen Quotienten
- Bei Aktivierung kann die Mengenverbindung im Editor nicht bearbeitet werden
Hinweis
Damit nicht jeder Objektcode einzeln erfasst werden muss, empfiehlt es sich mit dem Platzhalter «%» zu arbeiten. Die in der Mengengruppe definierten Mengenverbindungen werden auf der Variante in die effektiv vorhandenen Objektcodes umgewandelt. Beispiel: In der Mengengruppe wird für das Zielobjekt z.B. 3% definiert. Auf der Variante werden dann Mengenverbindungen für alle Objekt mit dem Objektcode 3% erstellt, also z.B. für die Objekte 3101, 3102, 3201, 3301 etc. Somit können die Mengenverbindungen mit nur wenigen Eingaben für viele Objektcodes definiert werden. In diesem Sinne liegt es nahe, dass die systematische Vergabe der Objektcodes von gros-ser Bedeutung ist. Siehe dazu auch VITRUV Handbuch Grundlagen und Strukturen.
